Bu ürün, fotovoltaik santrallerin şarj yönetimi için uygundur. Ev, sokak aydınlatması, sulama, savunma sistemleri gibi güneş enerjisi üretim sistemlerinde yaygın olarak kullanılabilir.

Ürün Özellikleri

1. Ekran modu: LCD, akü voltajını ve şarj ve deşarj durumunu gösterir;

2. Koruma modu: Düşük voltaj koruması, aşırı voltaj koruması, aşırı şarj koruması, aşırı yük koruması, aşırı akım koruması, kısa devre koruması, anti-ters deşarj, güneş paneli ve batarya ters bağlantı koruması;

3. Parametre modifikasyonu: Şarj ve deşarj kontrol parametreleri düğmesine basarak manuel olarak ayarlanabilir;

4. Çalışma modu: Sıradan 24 saat çalışma modu, ışık kontrol modu, ışık kontrol gecikme modu;

5. Şarj modu: Üç aşamalı (tam hız, güçlendirme, şamandıra şarj) PWM şarj modu;

6. Arayüz özellikleri: İsteğe bağlı bir USB (1A / 5V);

7. Batarya tipi: Üç tip batarya için geçerlidir (Kuru, Jel, Sulu);

8. Taban plakası tipi: Demir taban plakası;

9. Özellikler: Çalışma modunu manuel olarak ayarlamak ve yükleme düğmesini değiştirmek için düğme.

Temel Sistem ve Güç Özellikleri

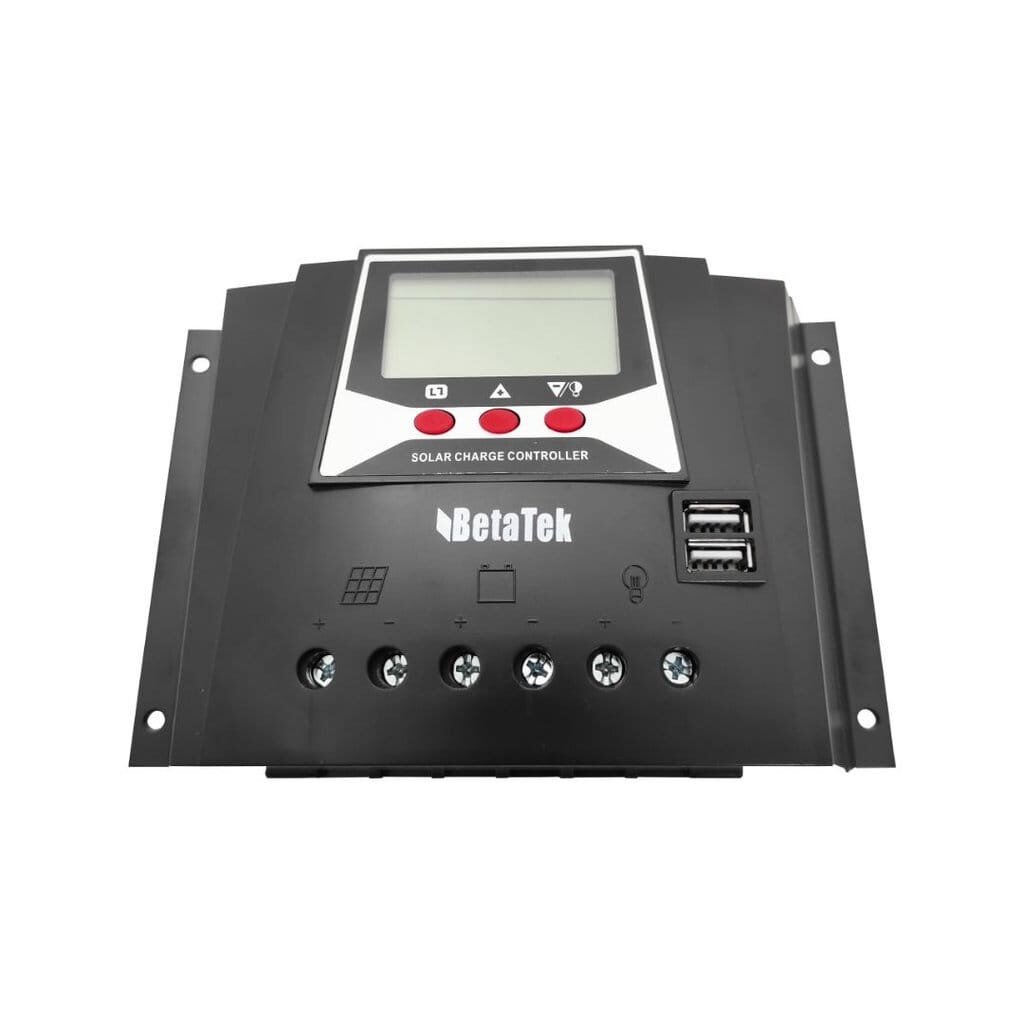

• Ürün Modeli: WP80D.

• Anma Akımı: 80 Amper (80A).

• Sistem Gerilimi: 12V ve 24V DC sistemleri destekler.

• Şarj Modu: PWM (Darbe Genişliği Modülasyonu) Üç Kademeli Şarj kullanır.

• Güneş Paneli (PV) Maks. Gerilimi: Maksimum PV giriş voltajı ≤50V'tur.

Voltaj Ayarları (12V / 24V)

Bu değerler manuel olarak ayarlanabilir özelliktedir:

• Yüzen Şarj (Float): 12V sistem için 13.8V / 24V sistem için 27.6V.

• Şarj Artırmak (Boost): 12V sistem için 14.4V / 24V sistem için 28.8V.

• Düşük Voltaj Koruma (LVP): 12V sistem için 10.7V / 24V sistem için 21.4V.

• Düşük Gerilim Kurtarma (LVR): 12V sistem için 12.6V / 24V sistem için 25.2V.

Koruma ve Verimlilik Detayları

• Yüksüz Kayıp (Öz Tüketim): 12V sistemde 13mA, 24V sistemde 15mA.

• Aşırı Akım ve Kısa Devre Koruması:

  • Nominal akımın $1.25$ katı akım için $\ge 60$ saniye koruma önlemi.

  • Nominal akımın $1.5$ katı akım için $\ge 5$ saniye aşırı yük koruma hareketi.

  • Kısa devre durumunda $\ge 2.5$ saniye koruma önlemi uygulanır.
