Bu ürün, fotovoltaik santrallerin şarj yönetimi için uygundur. Ev, sokak aydınlatması, sulama, savunma sistemleri gibi güneş enerjisi üretim sistemlerinde yaygın olarak kullanılabilir.

Ürün Özellikleri

1. Ekran modu: LCD, akü voltajını ve şarj ve deşarj durumunu gösterir;

2. Koruma modu: Düşük voltaj koruması, aşırı voltaj koruması, aşırı şarj koruması, aşırı yük koruması, aşırı akım koruması, kısa devre koruması, anti-ters deşarj, güneş paneli ve batarya ters bağlantı koruması;

3. Parametre modifikasyonu: Şarj ve deşarj kontrol parametreleri düğmesine basarak manuel olarak ayarlanabilir;

4. Çalışma modu: Sıradan 24 saat çalışma modu, ışık kontrol modu, ışık kontrol gecikme modu;

5. Şarj modu: Üç aşamalı (tam hız, güçlendirme, şamandıra şarj) PWM şarj modu;

6. Arayüz özellikleri: İsteğe bağlı bir USB (1A / 5V);

7. Batarya tipi: Üç tip batarya için geçerlidir (Kuru, Jel, Sulu);

8. Taban plakası tipi: Demir taban plakası;

9. Özellikler: Çalışma modunu manuel olarak ayarlamak ve yükleme düğmesini değiştirmek için düğme.

Temel Sistem ve Güç Özellikleri

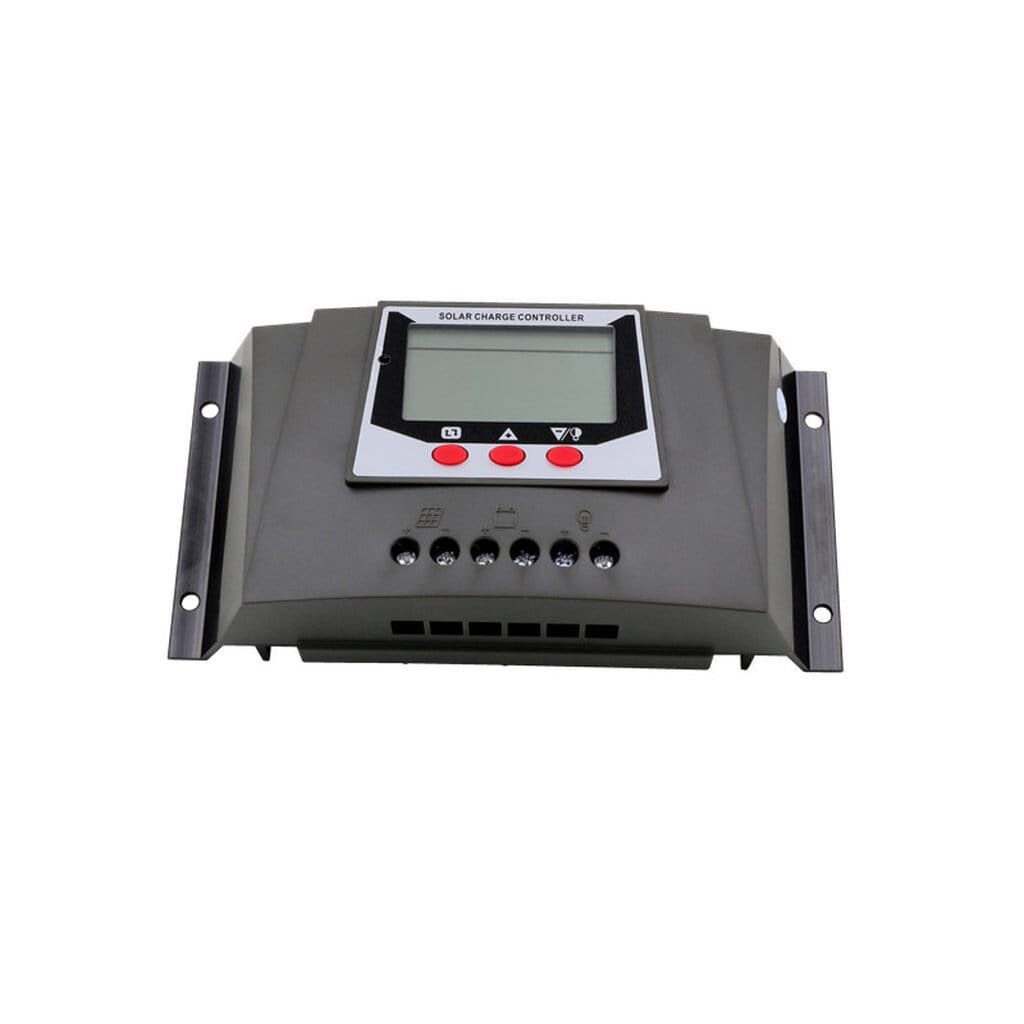

• Ürün Modeli: WP60D

• Anma Akımı: 60 Amper (60A)

• Sistem Gerilimi: 12V ve 24V DC sistemleri destekler.

• Şarj Modu: PWM (Darbe Genişliği Modülasyonu) Üç Kademeli Şarj kullanır.

• Güneş Paneli (PV) Maks. Gerilimi: ≤50V

• Yüksüz Kayıp (Öz Tüketim): 12V sistemde 13mA, 24V sistemde 15mA.

Voltaj Ayarları (12V / 24V)

Bu voltaj değerleri akü tipine göre ayarlanabilir:

• Yüzen Şarj (Float): 13.8V / 27.6V

• Şarj Artırmak (Boost): 14.4V / 28.8V

• Düşük Voltaj Koruma (LVP): 10.7V / 21.4V

• Düşük Gerilim Kurtarma (LVR): 12.6V / 25.2V

Koruma ve Verimlilik Detayları

• Sıcaklık Telafisi: −4mV/Hu¨cre/∘C ile şarj voltajlarını sıcaklığa göre otomatik dengeler.

• Şarj ve Deşarj Gerilimi Düşmesi: Şarj devresinde <0.2V / Deşarj devresinde <0.1V.

• Aşırı Akım ve Kısa Devre Koruması:

  • 1.25× nominal akım için $\ge 60$ saniye koruma önlemi.

  • 1.5× nominal akım için $\ge 5$ saniye aşırı yük koruma hareketi.

  • Nominal akım kısa devre koruma önlemi $\ge 2.5$ saniye.

Boyutlar ve Çevresel Koşullar

• Kablo Özellikleri: Maksimum 25 mm2 ($\le 3\#AWG$) kablo kesitine kadar önerilir.

• Çalışma Sıcaklığı: −20∘C ila 60∘C.

• Depolama Sıcaklığı: −30∘C ila 70∘C.

• Nem Gereksinimi: $\le 90\%$ (Yoğuşmasız).

• Boyutlar (UxGxY): $200mm\times 132mm\times 63,5mm$.

• Montaj Deliği Aralığı: $185mm\times 120mm$.

• Ağırlık: $\le 665g$.
