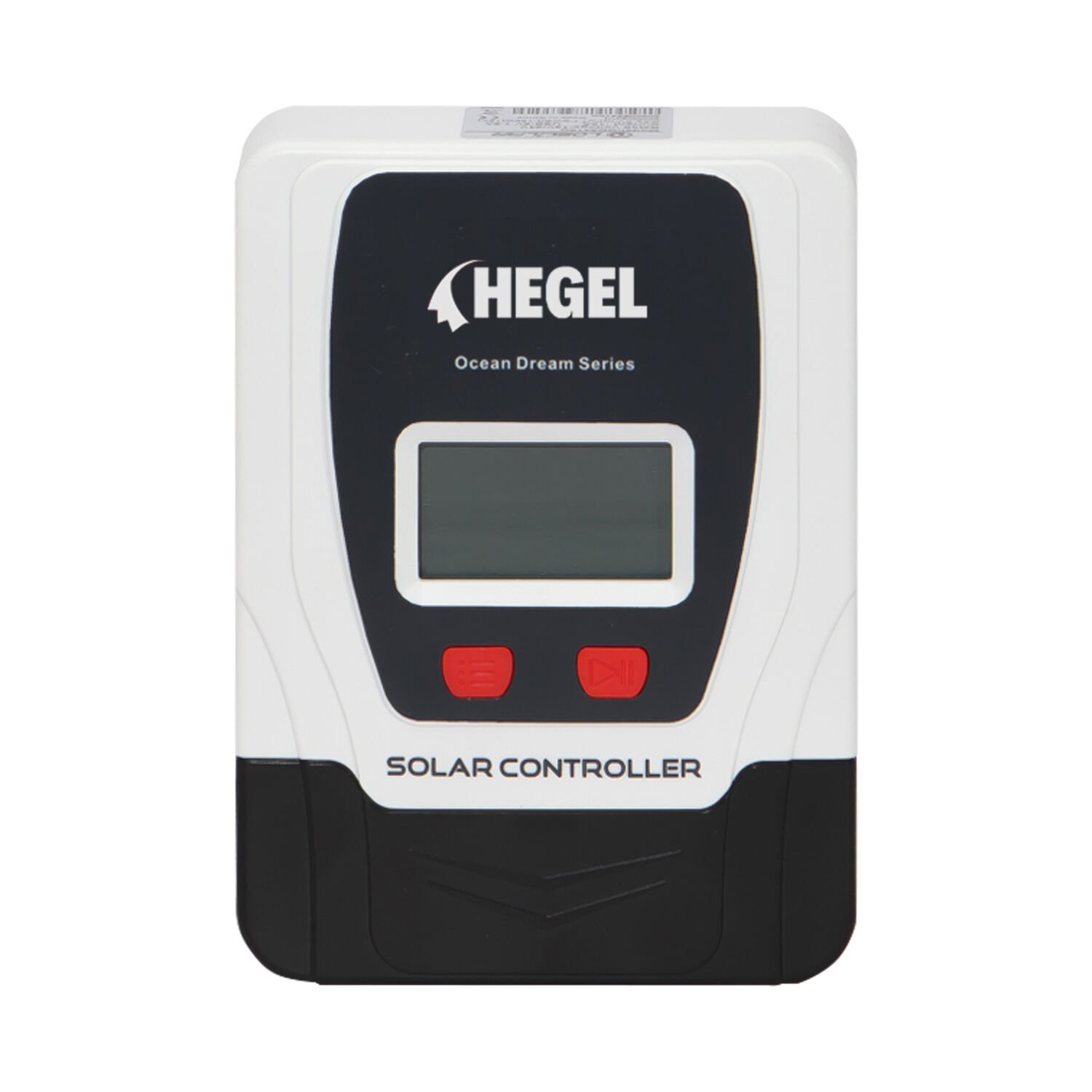

Betatek OD2420C-BT 20A 12/24V PWM Şarj Kontrol Cihazı
OD2420C PWM Şarj Kontrol Cihazı Teknik Özellikleri
Genel Sistem Özellikleri
-
Model: OD2420C
-
Sistem Voltajı: 12V/24V DC (Otomatik algılama)
-
Maksimum PV Giriş Voltajı: 55V
-
Öz Tüketim: <10mA
-
Maksimum Şarj Akımı: 20A
-
Maksimum Deşarj Akımı: 20A
-
Uyumlu Akü Türleri: VRLA (Fabrika ayarı), Jel, Sulu, Lityum
-
Şarj Türü: PWM
-
USB Çıkışı: 2 adet (5VDC / 1.5A)
Voltaj Ayarları ve Korumalar
-
LVD (Düşük Voltaj Deşarj Kesme): 11.0V (9V - 12V arası ayarlanabilir); 24V için x2
-
LVR (Düşük Voltaj Yeniden Bağlanma): 12.6V (11V - 13.5V arası ayarlanabilir); 24V için x2
-
Tampon Şarj Gerilimi: 13.8V (13V - 15V arası ayarlanabilir); 24V için x2
-
Hızlı Şarj Voltajı: 14.4V (13V - 17V arası ayarlanabilir); 24V için x2
-
Not: Akü voltajı 12.6V'den az ise otomatik olarak 2 saat hızlı güçlendirme şarjı uygulanır.
-
-
Akü Aşırı Voltaj Koruması: 16.5V; 24V için x2
Verimlilik ve Koruma Fonksiyonları
-
Şarj Devresi Voltaj Düşüşü: ≤0.25V
-
Deşarj Devresi Voltaj Düşüşü: ≤0.1V
-
Sıcaklık Kompanzasyonu: -24mV /°C (12V sistem için); 24V için x2
-
Korumalar: Ters bağlantı koruması, aşırı akım koruması (30 saniyede bir otomatik yeniden başlatma), cihaz aşırı sıcaklık koruması.
Fiziksel ve Çevresel Koşullar
-
Çalışma Sıcaklığı: -20°C ile +55°C arası (Tam kapasite)
-
LCD Sıcaklık Aralığı: -20°C ile +70°C arası
-
Bağıl Nem: ≤95%, N.C.
-
Koruma Sınıfı: IP32
-
Terminaller: 10mm² / 8AWG
-
Montaj Deliği Boyutu: 5mm
-
Ağırlık: 350g
