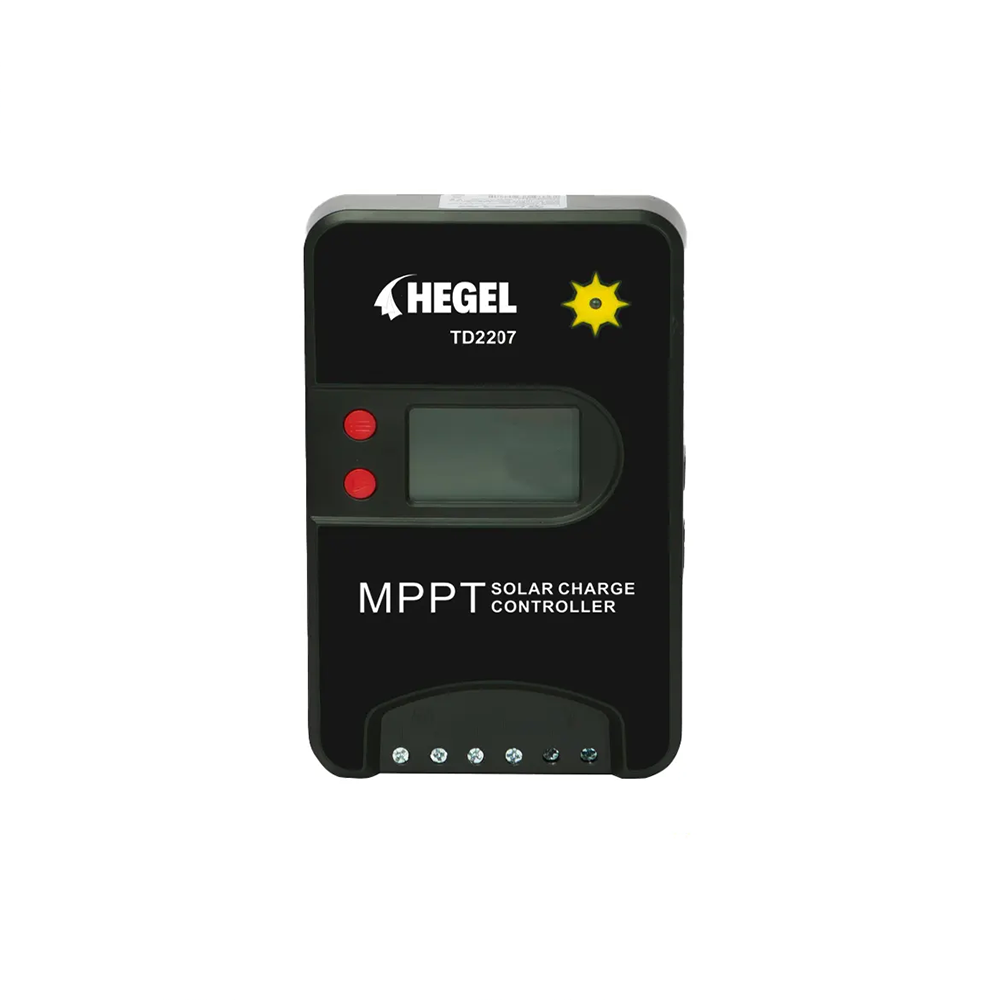

20A MPPT Solar Şarj Kontrol Cihazı, güneş enerjisi sistemlerinde panellerden gelen gücü optimize ederek aküleri en verimli şekilde şarj etmek için kullanılan kritik bir bileşendir.MPPT (Maksimum Güç Noktası Takibi) teknolojisi, geleneksel PWM (Darbe Genişliği Modülasyonu) kontrol cihazlarına göre %15 ile %30 arasında daha fazla enerji verimliliği sağlayarak, panellerden elde edilen enerjinin tamamına yakınını akülere aktarır.

Temel Sistem ve Akım Parametreleri

• Model: TD2207

• Sistem Nominal Gerilimi: 12/24V DC (Otomatik algılama)

• Nominal Şarj Akımı: 20A

• Nominal Deşarj Akımı: 20A

Güneş Paneli (PV) Girişi

• Maks. PV Açık Devre Gerilimi: 75V

• MPPT Voltaj Aralığı: $(\text{Aku¨ Voltajı}+2\text{V})\sim 65\text{V}$

• Nominal Şarj Gücü:

  • 12V sistemde: 260W

  • 24V sistemde: 520W

Akü Yönetimi ve Koruma

• Akü Voltaj Aralığı: 8V $\sim 32$V

• Akü Türleri: Kuru (Varsayılan), Gel, Sulu, LiFePO4, Li(NiCoMn)O2 veya Kullanıcı Ayarlı.

• Düşük Voltaj Kesme (LVD):

  • Standart: 11.0V

  • Ayarlanabilir Aralık: 9V $\sim 12$V ( 24V sistemde 2 ile çarpılır)

• Düşük Voltaj Yeniden Bağlanma (LVR):

  • Standart: 12.6V

  • Ayarlanabilir Aralık: 11V $\sim 13.5$V (24V sistemde 2 ile çarpılır)

Şarj Voltaj Ayarları

• Tampon Voltaj (Float):

  • Standart: 13.8V

  • Ayarlanabilir Aralık: 13V $\sim 15$V (24V sistemde 2 ile çarpılır)

• Takviye Voltajı (Boost):

  • Standart: 14.4V

  • Ayarlanabilir Aralık: 14V $\sim 17$V (24V sistemde 2 ile çarpılır)

Diğer Teknik Detaylar

• Öz Tüketim (Kendi Tüketimi):

  • 12V sistemde: $\le 28\text{mA}$

  • 24V sistemde: $\le 19\text{mA}$

• Deşarj Devresi Voltaj Düşüşü: $\le 0.12\text{V}$

• Sıcaklık Kompanzasyon Katsayısı: $-4\text{mv}/\circ C/2\text{V}$
